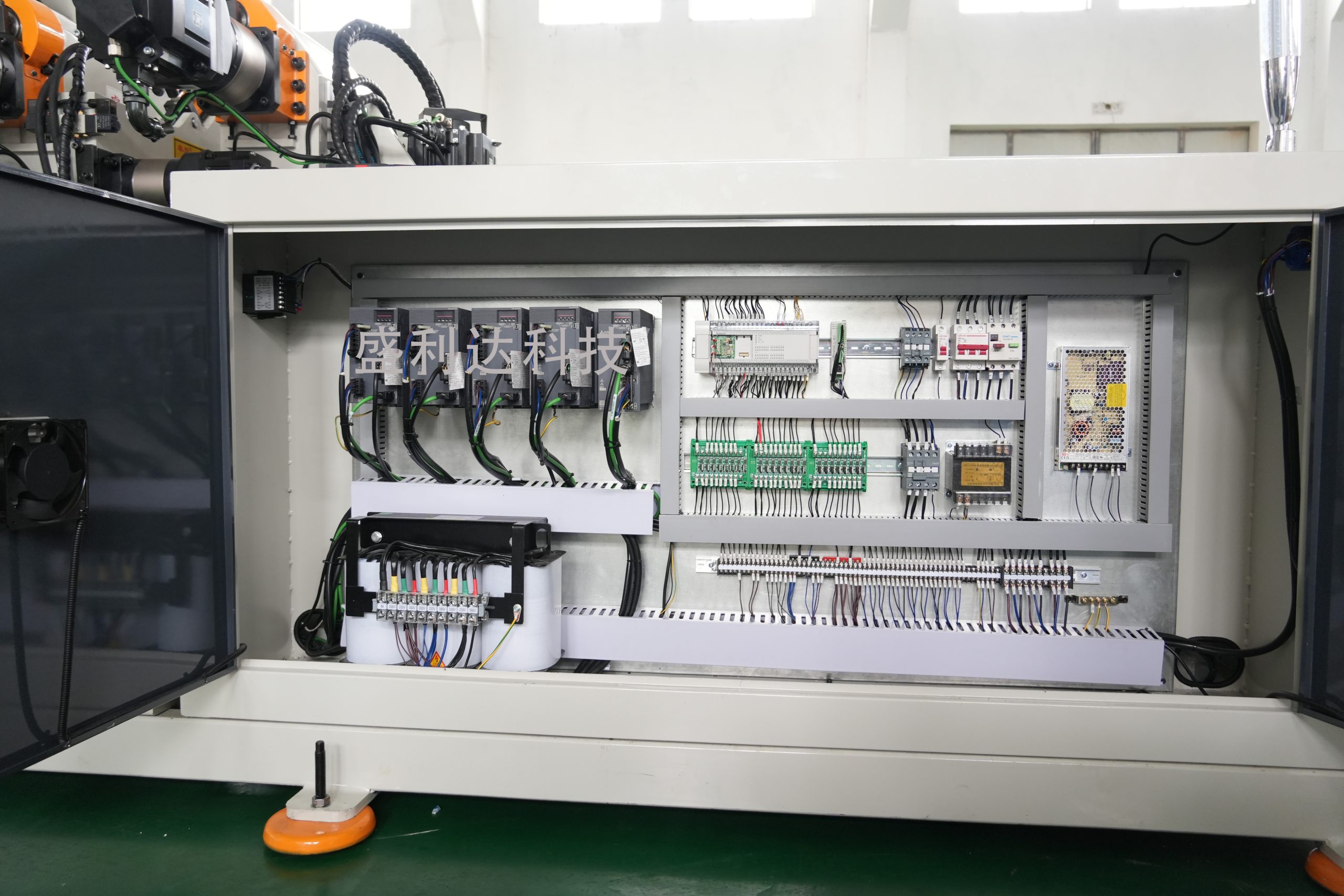

弯管机的电气控制柜作为设备的关键组成部分,承担着电力分配整合、信号处理、安全防护以及通信功能的职责,其性能直接关系到设备的稳定性、安全性以及智能化程度。盛利达科技(张家港)有限公司专业生产各类弯管机械,包括全自动弯管机、数控弯管机、半自动弯管机、全自动弯管机以及三维数控弯管机。此外,公司还提供高质量的弯管机模具和弯管机芯棒。以下是小编整理的关于电箱的分析。
典型电箱组成
模块 | 关键部件 | 作用 |
电源模块 | 开关电源(如西门子SITOP)、滤波器 | 提供24VDC/5VDC稳定电源,纹波<1% |
控制核心 | PLC(如三菱FX5U)、运动控制卡 | 执行弯管算法,控制多轴联动 |
驱动单元 | 伺服驱动器(安川Σ-7)、变频器 | 驱动电机/液压阀,动态响应带宽≥500Hz |
人机交互 | HMI(威纶通MT8000)、急停按钮 | 参数设置、故障显示 |
安全系统 | 安全继电器(皮尔兹PNOZ)、光栅 | 实现双回路急停、区域防护 |
通信接口 | PROFINET、RS485模块 | 与上位机/MES系统对接 |
常见故障与改进措施
故障现象 | 可能原因 | 解决方案 |
伺服报警过载 | 电缆绝缘破损/驱动器IGBT故障 | 使用耐弯折机器人电缆 |
PLC通讯中断 | 接地不良/交换机故障 | 加装磁环滤波器,采用光纤通信 |
电箱过热 | 散热风扇堵塞/负载持续率过高 | 安装热交换器 |
电磁阀误动作 | 浪涌电压冲击 | 增加压敏电阻 |
盛利达科技是一家在管件加工设备领域享有盛誉的专业生产厂家,凭借其卓越的产品质量和先进的技术水平,赢得了广泛的市场认可。
